地面远程集中控制系统

时间: 2024-08-29 17:55 来源:admin 点击:131


登入界面

系统主要功能有数据可视化展示、设备运行动态图、实时监测、报表、告警管理、设备基础信息管理、故障指示、设备运行管理、操作记录查询、故障记录查询、运行记录查询、日志管理、用户管理、角色管理等功能。

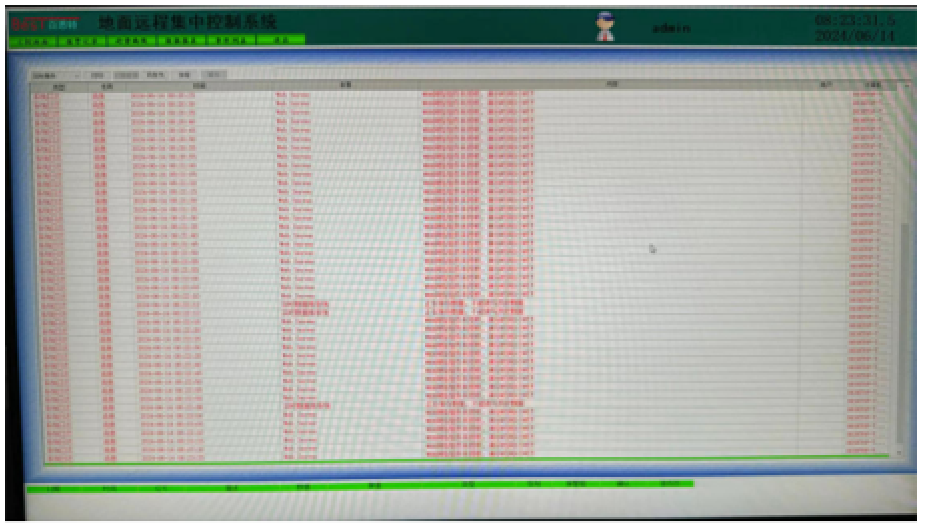

报警记录

故障记忆与查询功能。架空乘人装置发生故障时,集控机房上位机能自动弹出实时故障报警窗口,告知故障的性质、种类及位置。凡出现故障报警,设备必须停机运行,解除故障后报警窗口自动退出,所有故障记录可查询。通过查看不同参数的报表数据,查看在同一时间段内不同参数的变化情况,了解设备的运行动态;选择同一参数,查看不同时间内参数的变化情况,了解设备的工作稳定性。

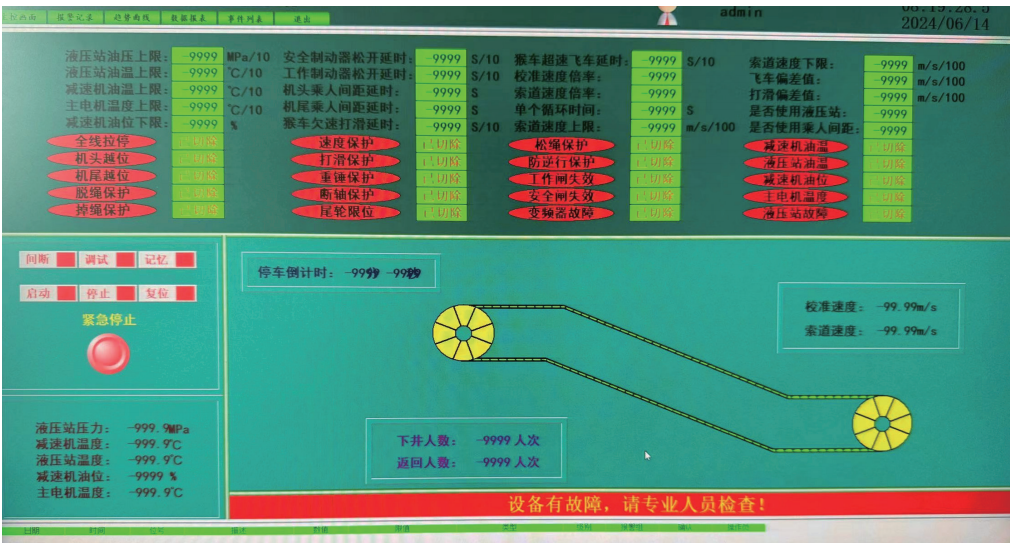

主控画面


单部架空乘人装置运行界面展示。实现对单部架空人车运行状态信息管理(设备名称、设备动态运行图、设备实时运行数据、设备故障指示告警、远控控制指示、故障记录查询、运行记录查询)。

通过采集井下架空人车PLC电控箱数据及控制接口,经井下光纤环网传输至调度室上位机服务器经过专业组态软件实现。具有在调度室实现对井下所有人车的运行状态监视监测功能,具有在调度室远程控制井下所有人车的启动、停止、急停、故障复位功能,具有远程修改架空人车参数功能,具有故障弹窗语音文字告警功能,具有故障记录状态数据查询功能,具有设备诊断信息查询,分配操作员权限功能。在集控软件上可以显示或查看当前架空人车上乘坐人员的数量;具备架空人车检修模式,且在检修模式下可以屏蔽单个沿线急停开关、单个掉绳保护开关和其他具有机械闭锁功能保护的闭锁功能,此功能开启时闭锁功能失效,可以人工远程复位,检修模式不在主界面显示,以免误操作。

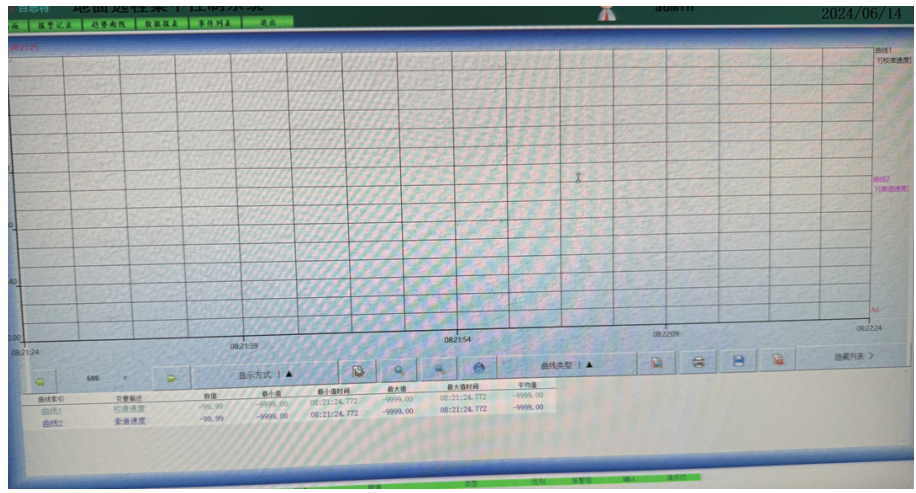

趋势曲线


系统能够通过图形动态显示架空乘人装置、电动机和制动闸阀的运行状态,采用改变图形颜色和闪烁功能进行事故报警,直观地显示电动机和制动闸阀的开闭位置,实时显示架空乘人装置运行情况和上下井人数。

用实时趋势图方式和数字形式准确实时地显示线速度,并在启停架空乘人装置的上下车点、变坡点、分区分段报警,语音报警醒操作人员注意。

采用图形、趋势图和数字形式直观地显示液压站的压力和温度,架空乘人装置电机的电参数,通过减速机的温度探头

采集显示减速机油温、电机温度等动态值,超限报警,自动记录故障类型、时间等历史数据,以提醒巡检人员及时检修。

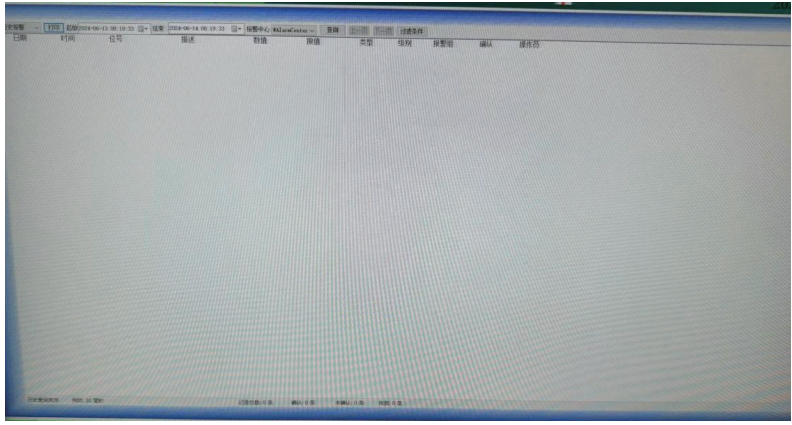

事件列表

系统具备自动形成架空人车运行日报及月报功能;同时,可通过该系统对架空人车运行参数进行设置。

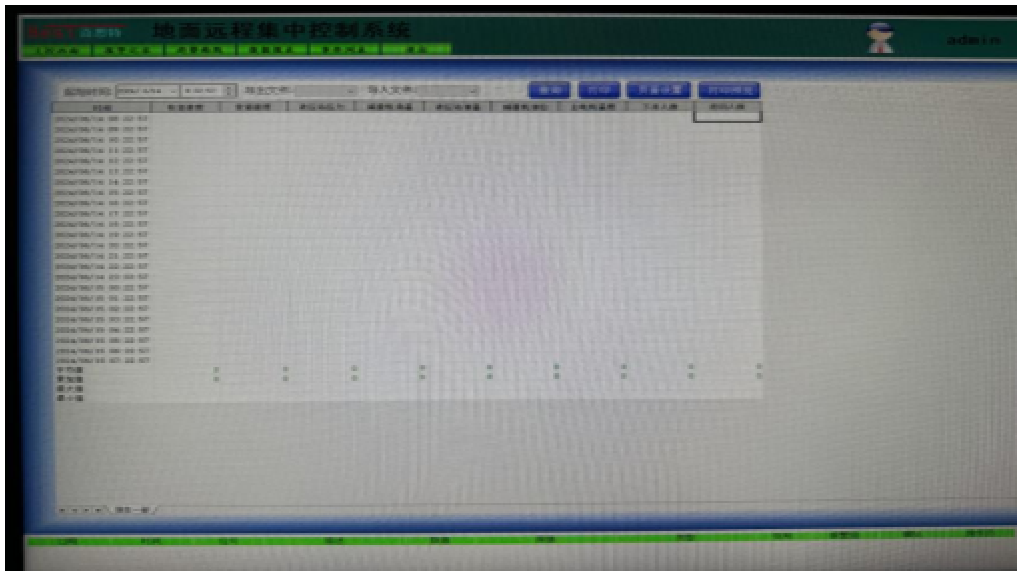

数据报表

采用正版组态软件来实现根据架空乘人装置自动控制系统的实际需要,按照面向对象的设计方法,采用通用化的组态软件建立实时数据库,用于实时过程数据的存储和处理;设计亲切友好的人机操作界面,在实时数据库系统的支持下,使操作人员能够非常方便地对系统设备进行监控;为用户提供指定时间段的历史数据和趋势图表查询以及报表输出;提供过程数据的动态报警提示等。实现系统要求的所有功能。

包括:现场数据采集和显示;事故顺序记录;画面调用与显示;数据报表及打印功能;数据库管理和查询;事故自动报警;事故报警与视频画面联动;安全保护等。软件的设计除具备监测、监控功能外,在统一的数据平台上实现设备的辅助管理等管理功能,使控制系统在设备维护过程中发挥更大的作用。底层信息由驱动层解析后存储至实时数据库,其它功能块均通过实时数据库读取信息,用于监控界面的显示、故障信息的处理等,部分实时数据及故障信息通过处理后存储至历史数据库,为设备管理提供依据。监控块下发控制命令后,同样经过实时数据下发至驱动层,通过物理接口传输至控制 PLC。
