“无极绳”概述

时间: 2024-08-30 10:08 来源:admin 点击:94

“无极绳”概述


工作原理

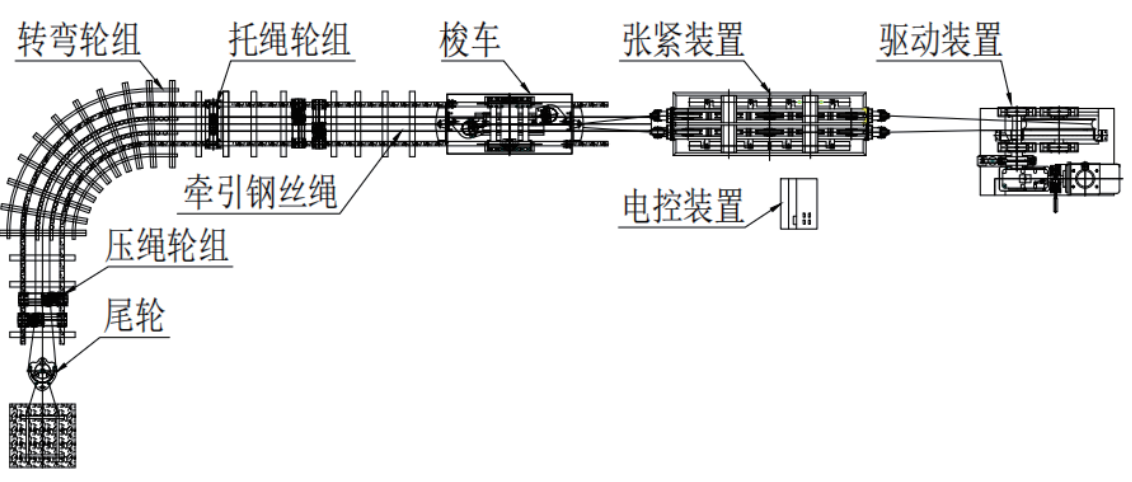

无极绳连续牵引车是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备,主要用于井下环境,实现材料、设备运输,特别适用于大型综采设备的运输牵引,也可用于金属矿井下和地面轨道运输。无极绳连续牵引车是替代传统小绞车接力、对拉运输方式,实现运输整体液压支架和矿井各种设备的一种理想装备,无极绳连续牵引车由绞车、张紧装置、梭车、尾轮、压绳轮组、平托轮等构成;配套部分有电器、钢丝绳等构成。


适用范围

适用于有一定坡度且起伏变化的轨道运输,配置弹簧压绳轮于转向装置后可实现弯曲巷道的直达运输,也可用于金属矿山的井下巷道和地面,坡度不大且有起伏变化的轨道运输,最大适应倾角不得大于18°。


型号规定


示例:

额定牵引力为 120kN、电机功率为 132kw、齿轮变速、重锤张紧的无极绳连续牵引车表示为:SQ-120/132B

额定牵引力为 100kN、电机功率为 110kw、变频变速、重锤张紧的无极绳连续牵引车表示为:SQ-100/110P


“无极绳”特点与各种功能


互打点通话功能:

机头和机尾全线互打点通话功能,有效避免因机头机尾通讯不及时误操作造成的安全事故。

漏泄通讯功能:

配备漏泄电缆和手持机,实现跟车员与梭车操作人员及时进行打点、通话交流、紧急停止梭车-无极绳的运行,手持机可与基地台进行单工通话联络。

调速功能:

有两种方式,一是齿轮调速,二是变频无级调速。

转弯运行功能:

通过专门的转弯轮组和护轨装置,可以实现“梭车”安全通过水平弯道。

液压张紧装置:

张紧力大、体积小、空间尺寸要求小,重量轻,方便调整。

机械张紧装置:

结构简单、张紧能力强、后期维护工作小、更适应起伏轨道、张紧动作迅速。

梭车抱轨制动:

当梭车超速时,梭车上的抱轨制动器及时抱轨制动停车,防止因超速发生事故。


“无极绳”布置方案

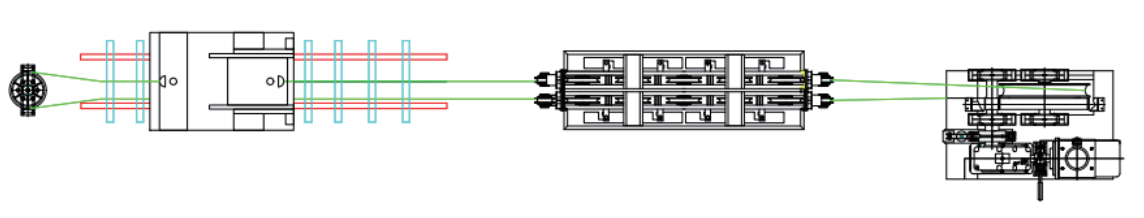

在轨道内布置主副钢丝绳

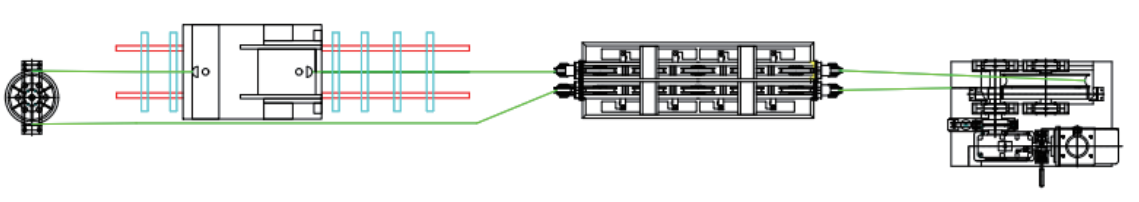

在轨道内布置主钢丝绳,在轨道外布置副钢丝绳
